Los muros cortina guardan pequeños “trucos” que conviene aprender y dominar, ya que nos darán carta blanca para hacer casi cualquier cosa con este tipo de elementos.

Si bien un muro cortina, por su nombre, da a entender que sólo sirve para hacer eso, se sorprenderían de la cantidad de objetos que nacen a partir de la estructura de un muro cortina.

El parámetro que vamos a conocer en este tutorial, es una de las tantas dudas que llegan a nuestro soporte y aunque es un tema sencillo de resolver, está claro que muchos no entienden que lo causa.

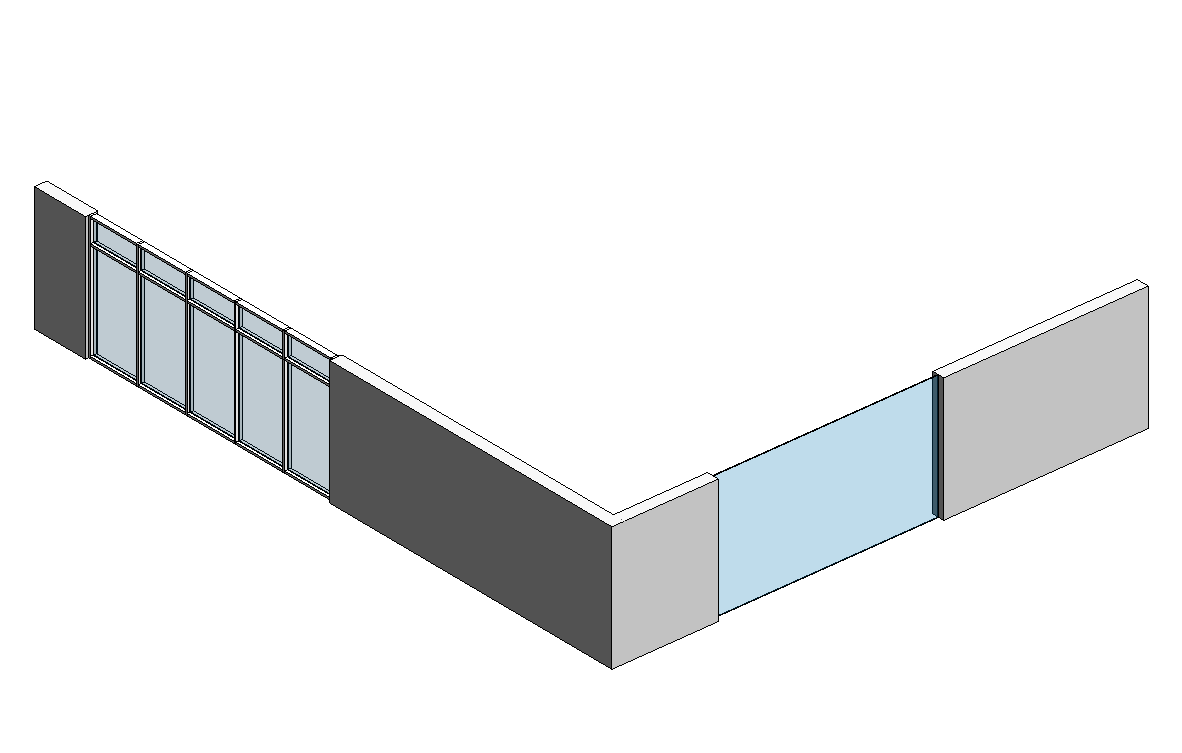

El problema radica en que al insertar un muro cortina, donde existe un muro convencional “a veces” genera automáticamente el hueco, y “a veces” no. Entonces algunos de nuestros usuarios no tienen claro si se trata de una característica del tipo de muro cortina que están usando o bien no son capaces de comprender porque a veces sí y porque otras no.

El “secreto” de todo esto está en un parámetro que encontraremos en las propiedades de tipo de un muro cortina. El parámetro se llama “Incrustar automáticamente”. Cuando está activo el muro cortina genera automáticamente un hueco en el muro donde es insertado. Mientras que si está desactivado, ambos conviven ocupando el mismo espacio, y sale un AVISO de Revit automáticamente notificando este hecho.

Algunas empresas que se dedican al diseño y/o construcción de tabiques con placas de yeso, suelen utilizar este método para calcular los canales y montantes que necesitan en un espacio de oficina nuevo, o en una pequeña reforma. Para ello combinan muros cortina con Muros convencionales, aprovechándose de la propiedad de poder incrustarse uno dentro de otros. Aunque existen algunos problemas a resolver cuando hay que agregar una carpintería, por ejemplo.

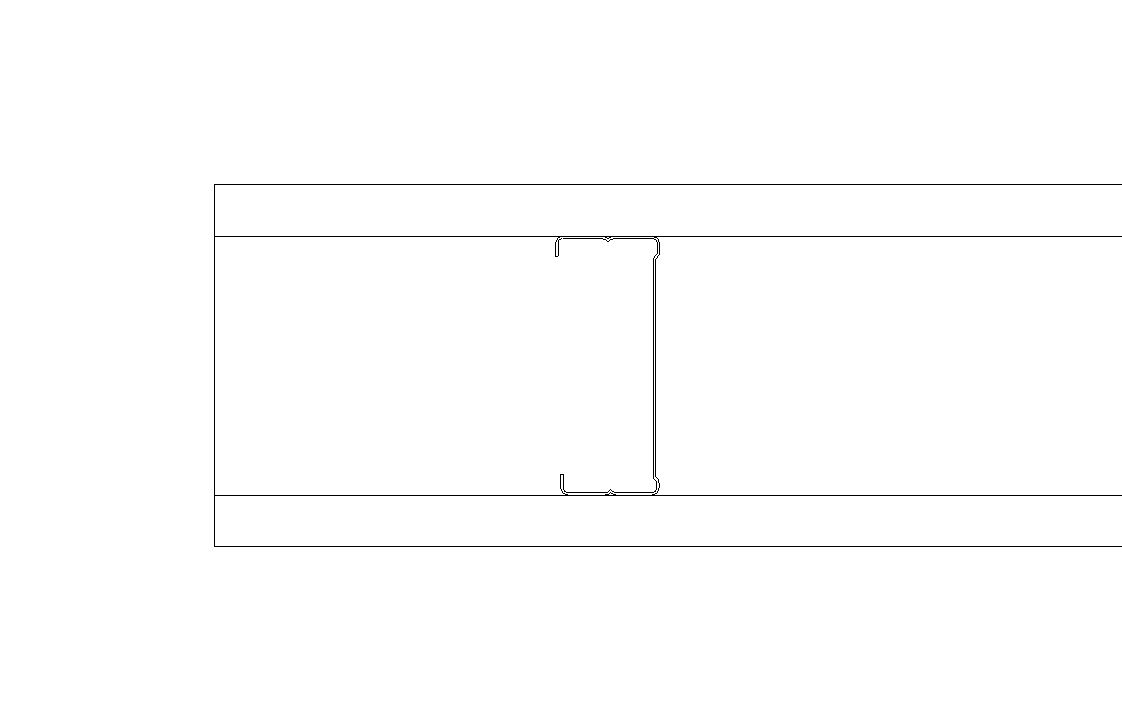

Otros, en cambio utilizan muros convencionales donde agregan un elemento de detalle para que en planta aparezcan los perfiles de los montantes, que ya hablaremos en próximos tutoriales.

En este tutorial, utilizamos la plantilla que creamos con la fusión de muros cortina de las plantillas Arquitectónica y de Construcción de Revit 2018 que usamos en vídeos anteriores y que pueden descargar otra vez desde aquí, si lo desean.
