01.07. Editar perfil y ángulo de rejilla en un Muro Cortina
A través de los vídeos anteriores hemos conocido algunas propiedades básicas de los muros cortina. En este tutorial, vamos a tratar más temas relacionados con el muro cortina en Revit como es Editar el perfil del muro cortina, así como agregar un ángulo a las rejillas y sus correspondientes montantes.

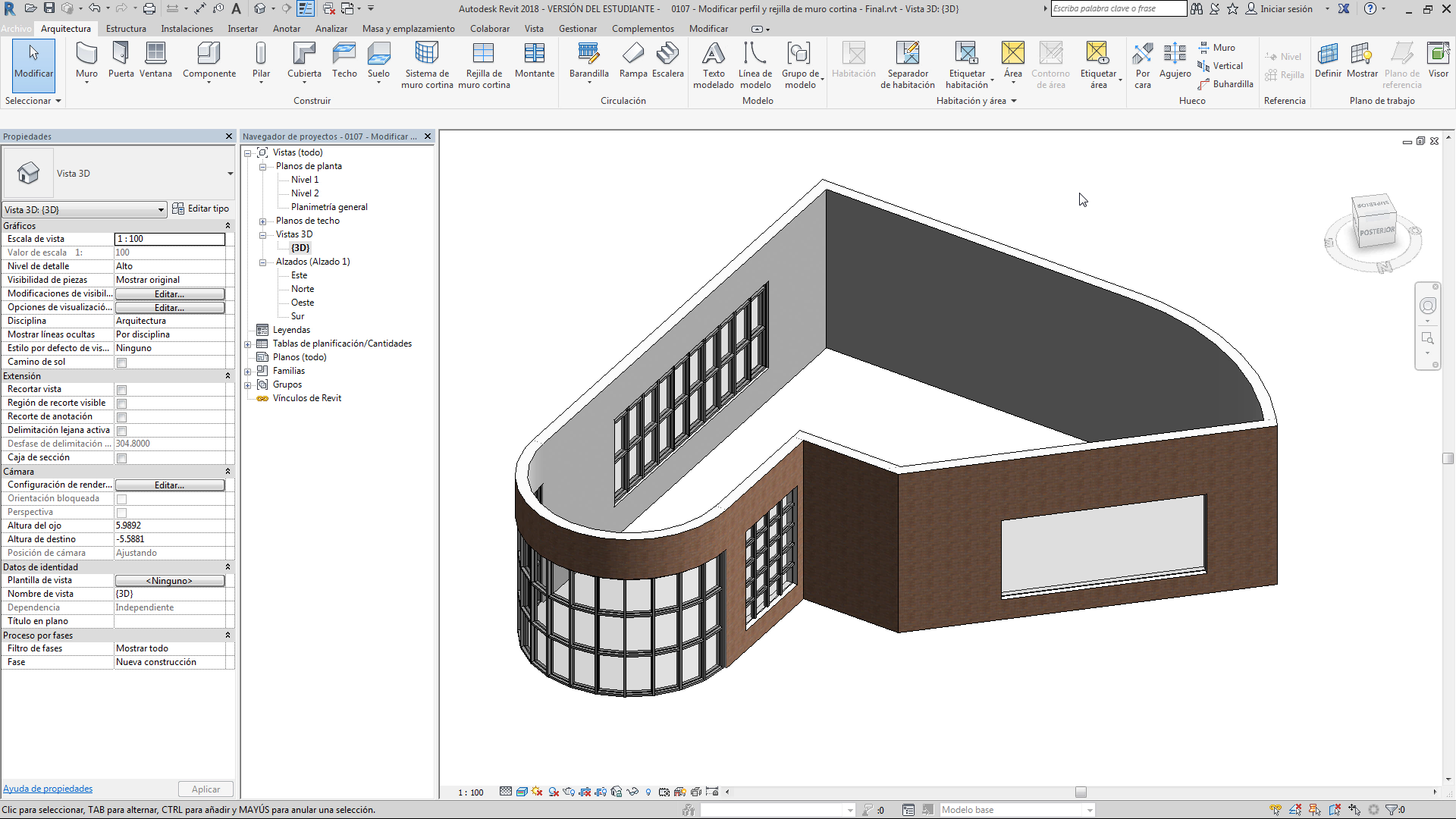

Para ello comenzaremos con un muro cortina insertado en un muro estándar. En él, se puede apreciar que no tiene ninguna rejilla definida. Aunque esto es algo anecdótico en este caso.

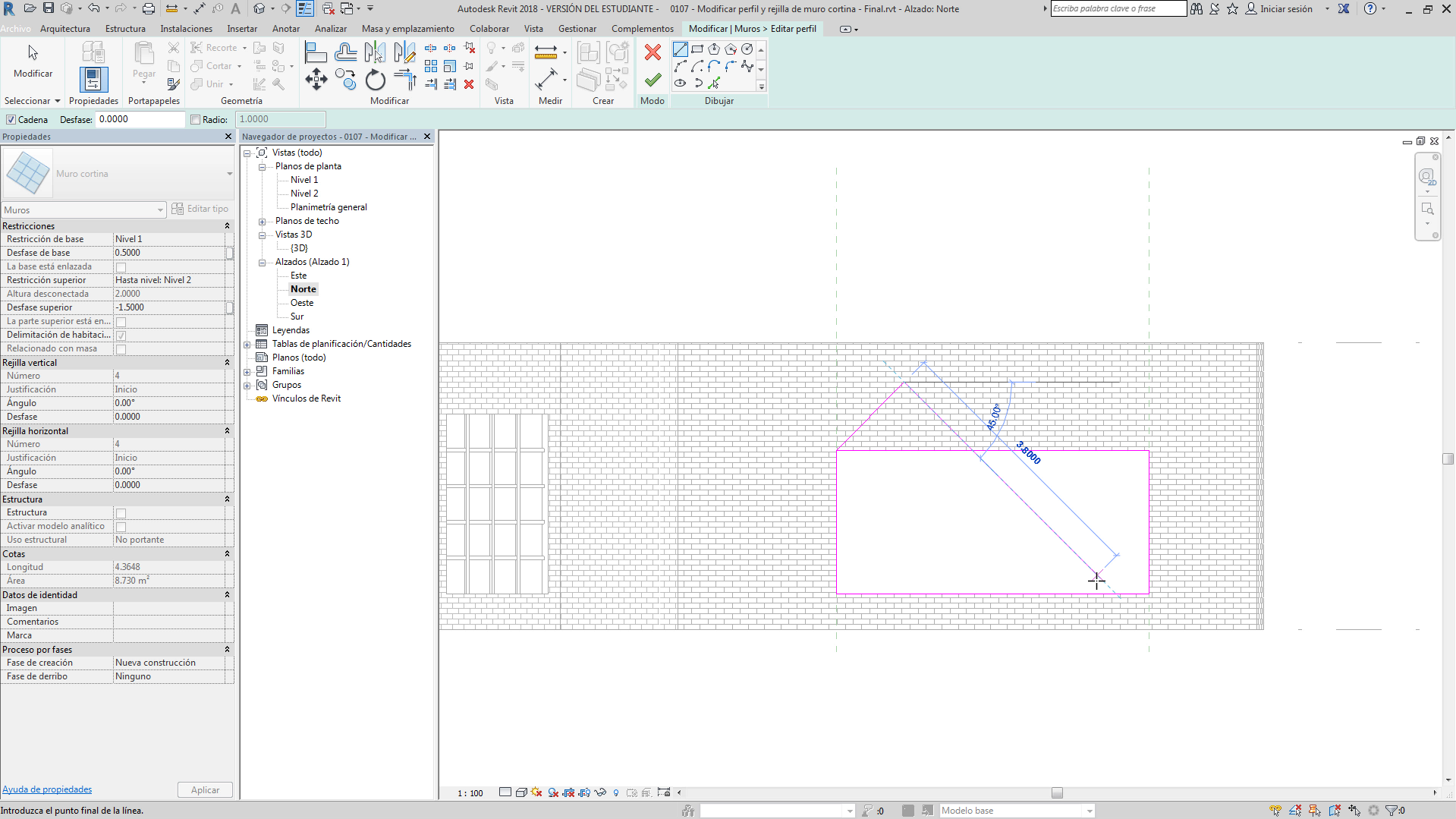

Lo primero que vamos a hacer es seleccionar el muro cortina para luego pulsar sobre la opción EDITAR PERFIL en la Cinta de Opciones. Lo cual, en una vista de alzado, nos mostrará el perfil “rectangular” del muro cortina; para darle una forma singular.

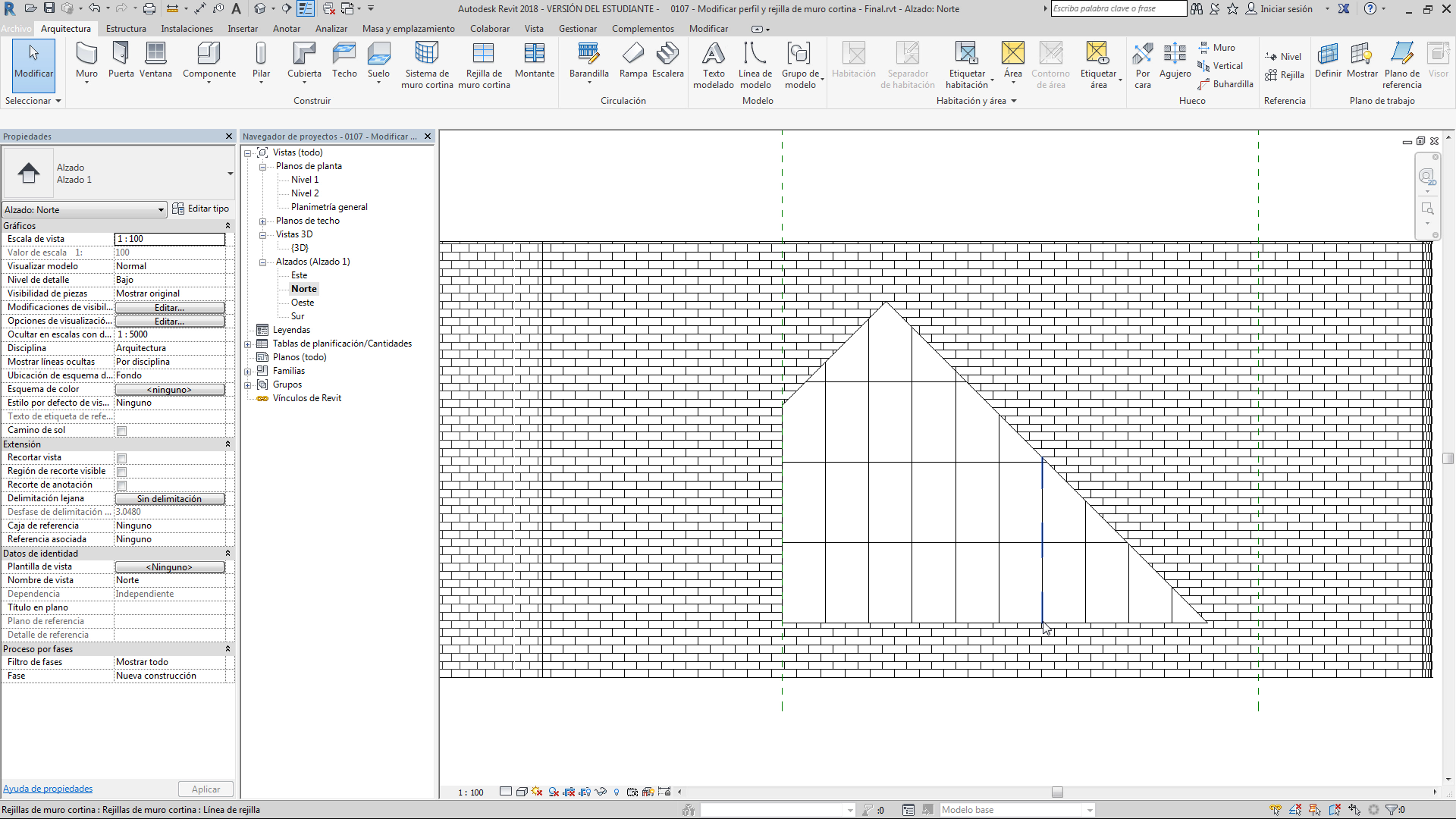

Lo siguiente será entrar en sus propiedades para agregar rejillas horizontales y verticales. Destacando, las diferentes combinaciones posibles para establecer una distancia determinada entre las líneas de las rejillas, o bien determinar un número en concreto que deseamos de divisiones, entre otras combinaciones.

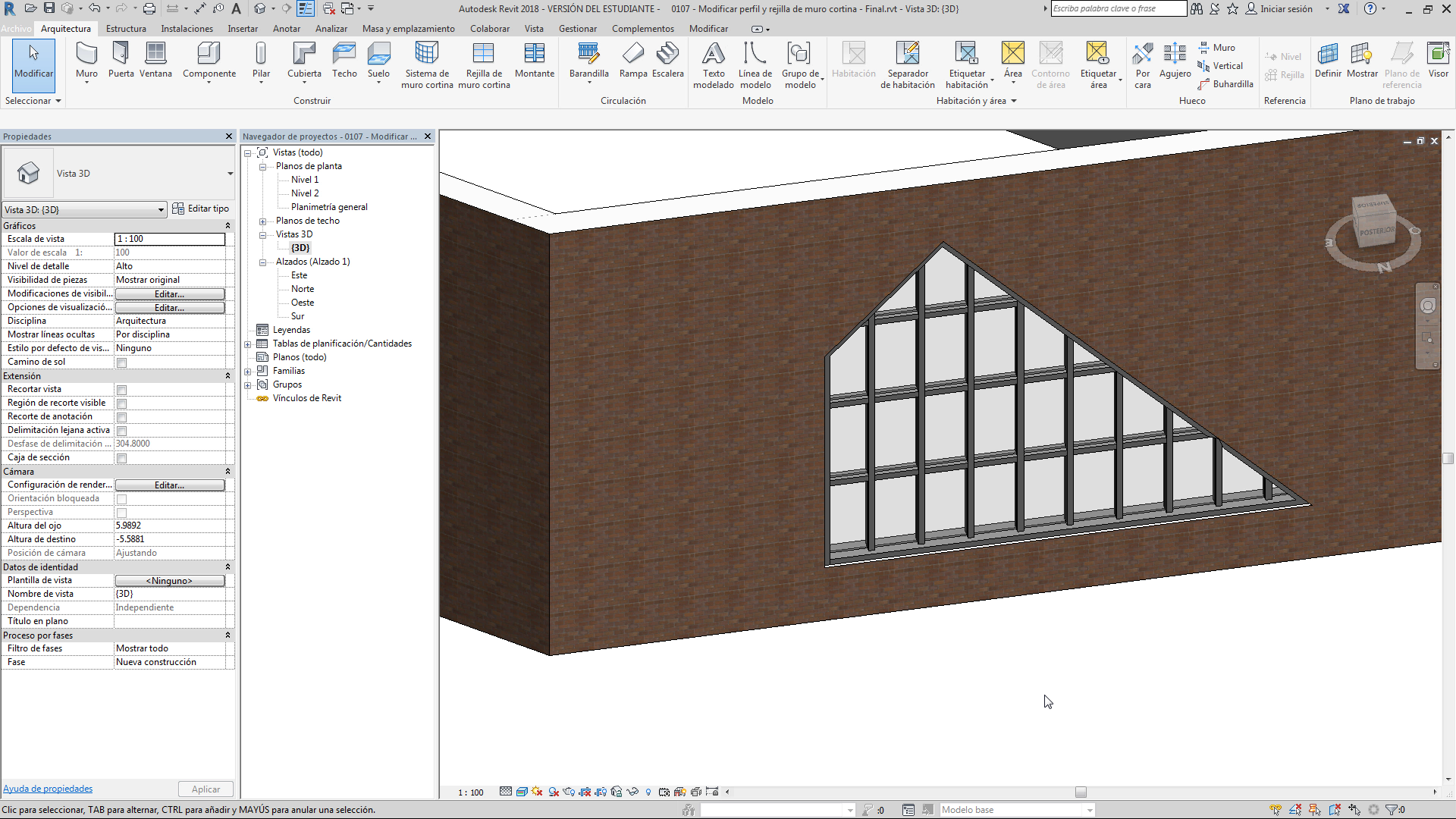

Una vez creada la trama de rejilla podemos agregar montantes al muro cortina.
También es verdad que podemos agregar los montantes de una sóla vez afectando directamente a las propiedades del tipo de muro cortina. Otra opciones que también hemos aprendido en tutoriales anteriores.

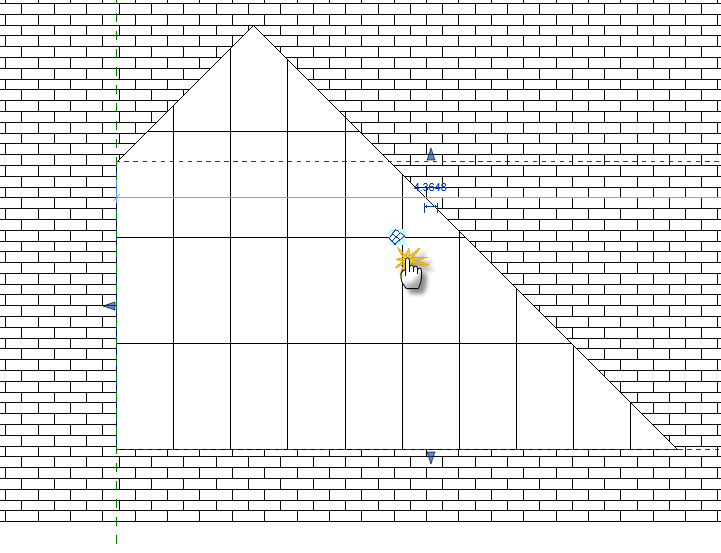

Cuando seleccionamos un muro cortina, aparece un icono en su centro que nos permite modificar de manera directa la trama de la rejilla, como podemos ver en la siguiente imagen.

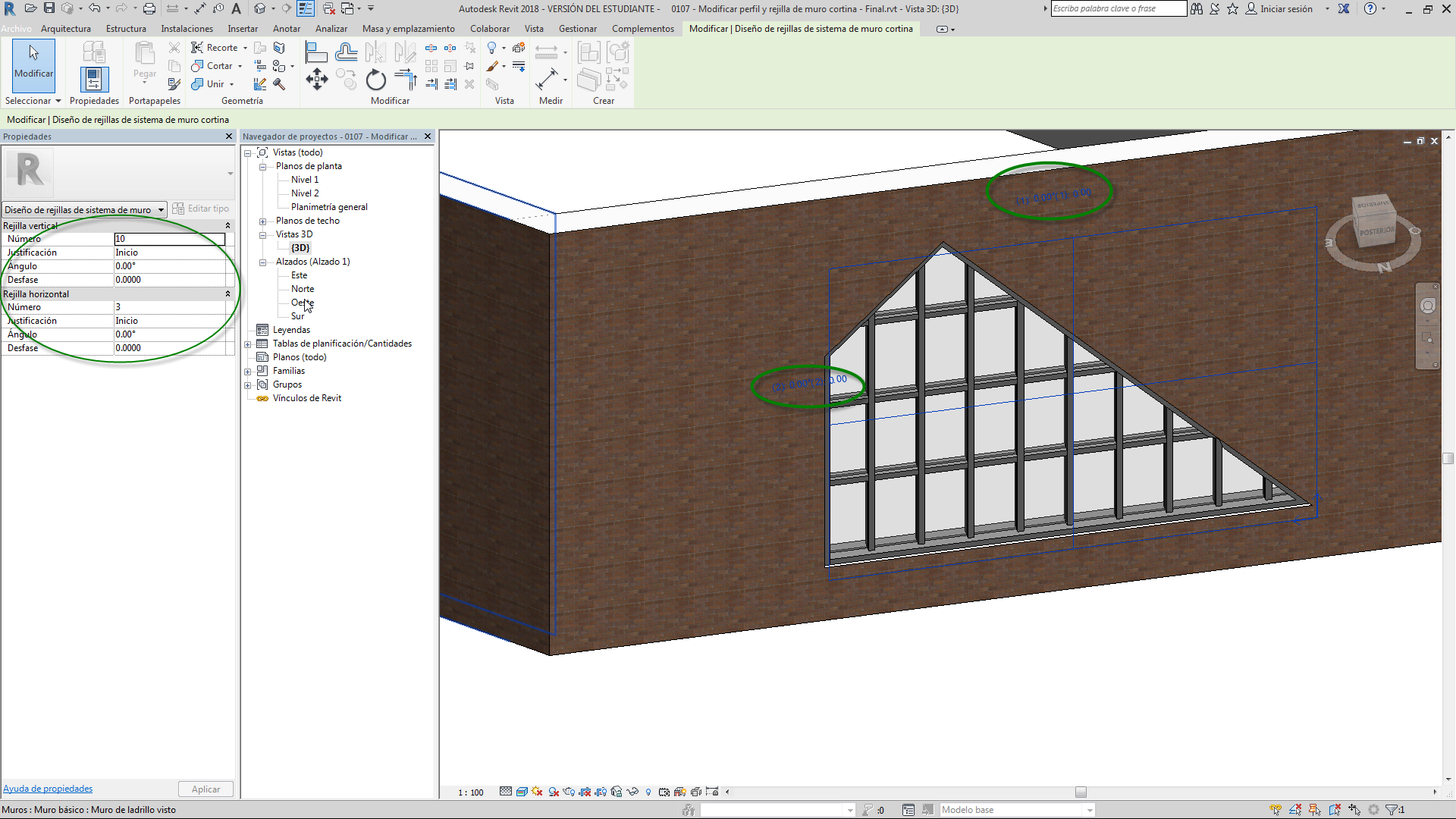

Estas propiedades también las encontramos dentro de las propiedades del muro cortina seleccionado como vemos en la siguiente imagen.

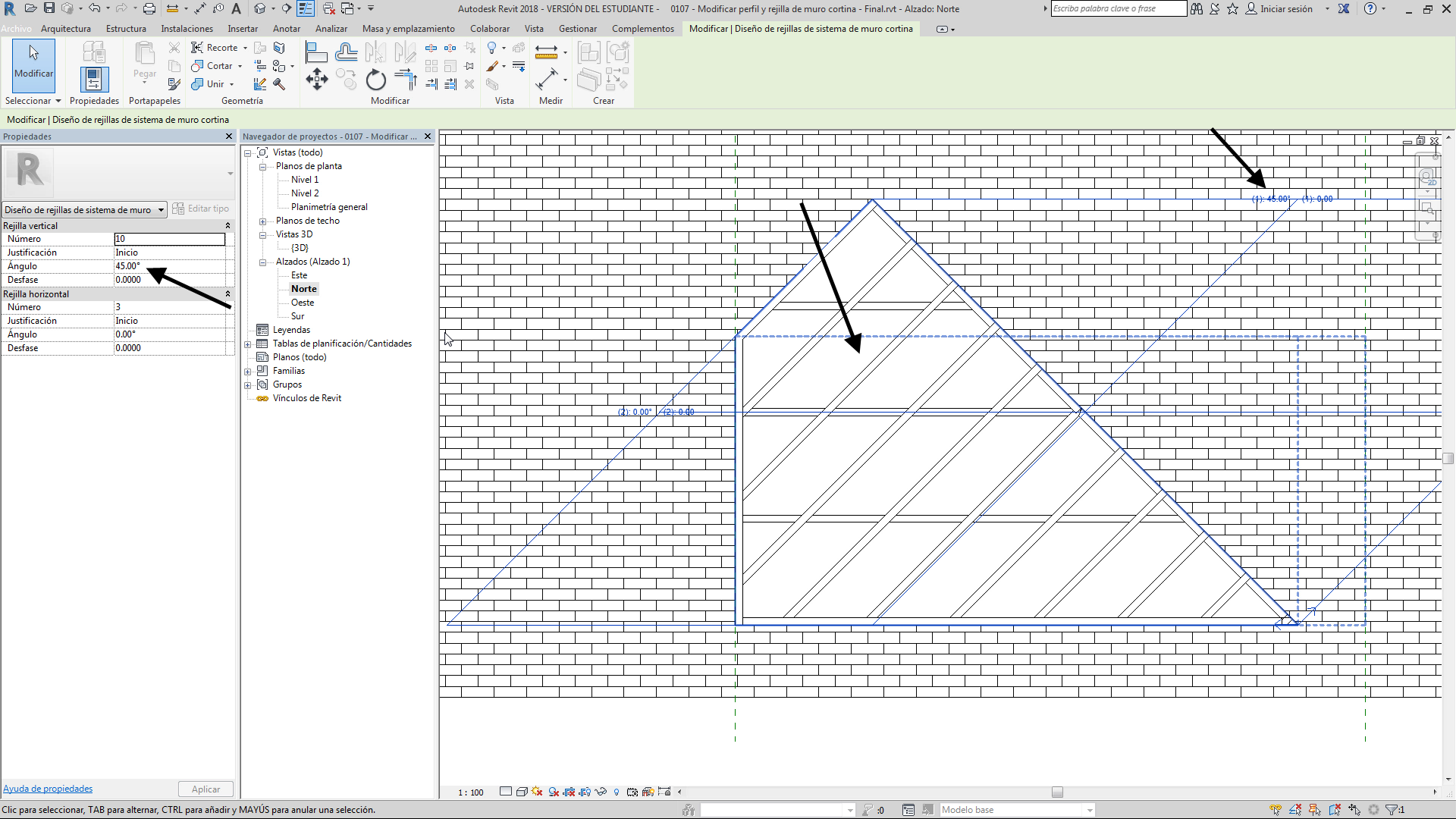

Entre las opciones disponibles, al tocar sobre el icono forma de “plano” que aparece en el centro de un muro cortina cuando lo seleccionamos, veremos que no sólo aparecen las propiedades de la rejilla, sino que también disponemos de valores de ángulo y defase que podemos editar directamente desde el área de dibujo, además claro, de la paleta de propiedades.

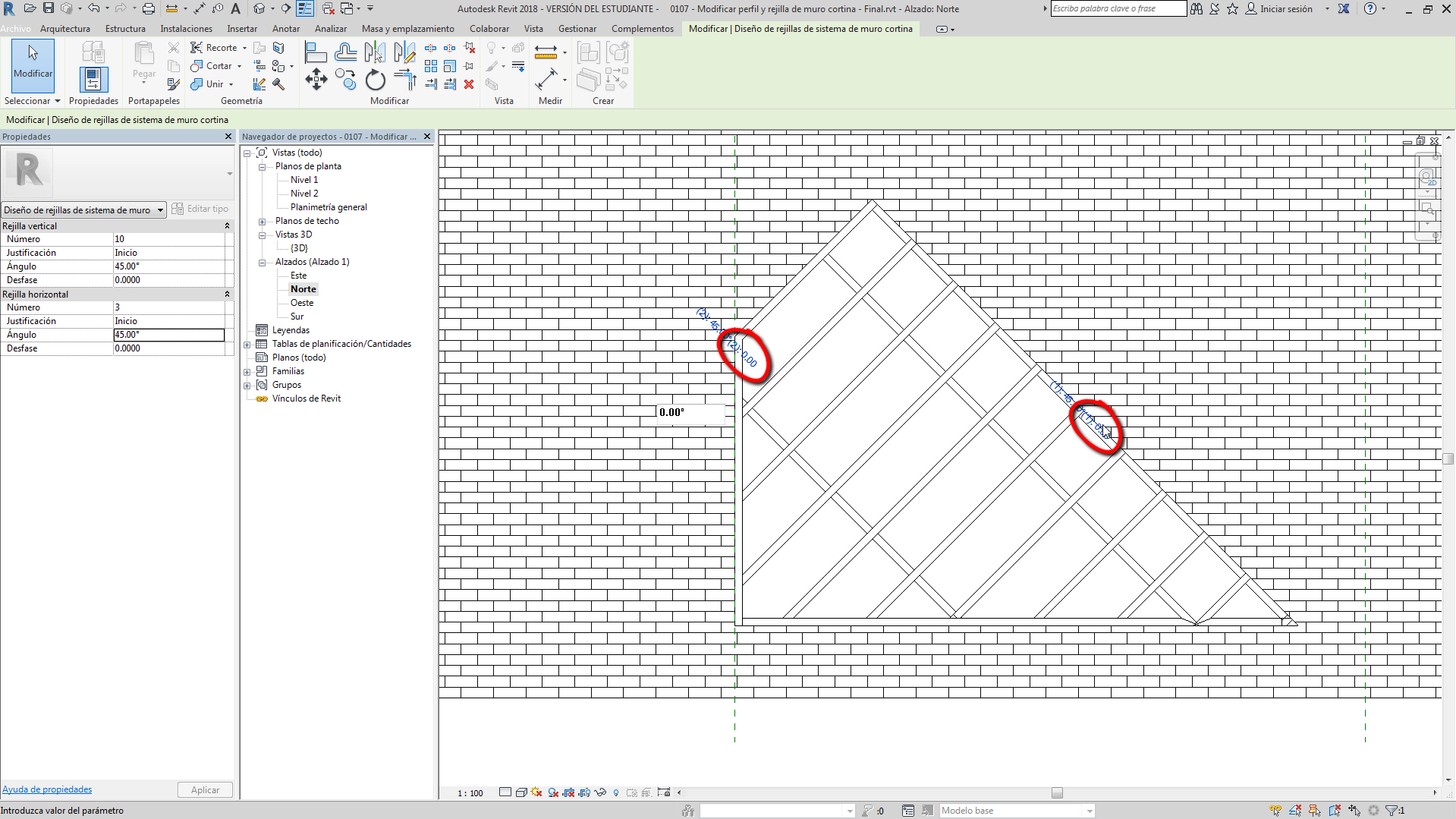

Los muros cortina, que en planta presentan una forma lineal, nos permite editar el ángulo de la rejilla, además del desfase.
Valores que podemos editar directamente del área de dibujo si lo deseamos.

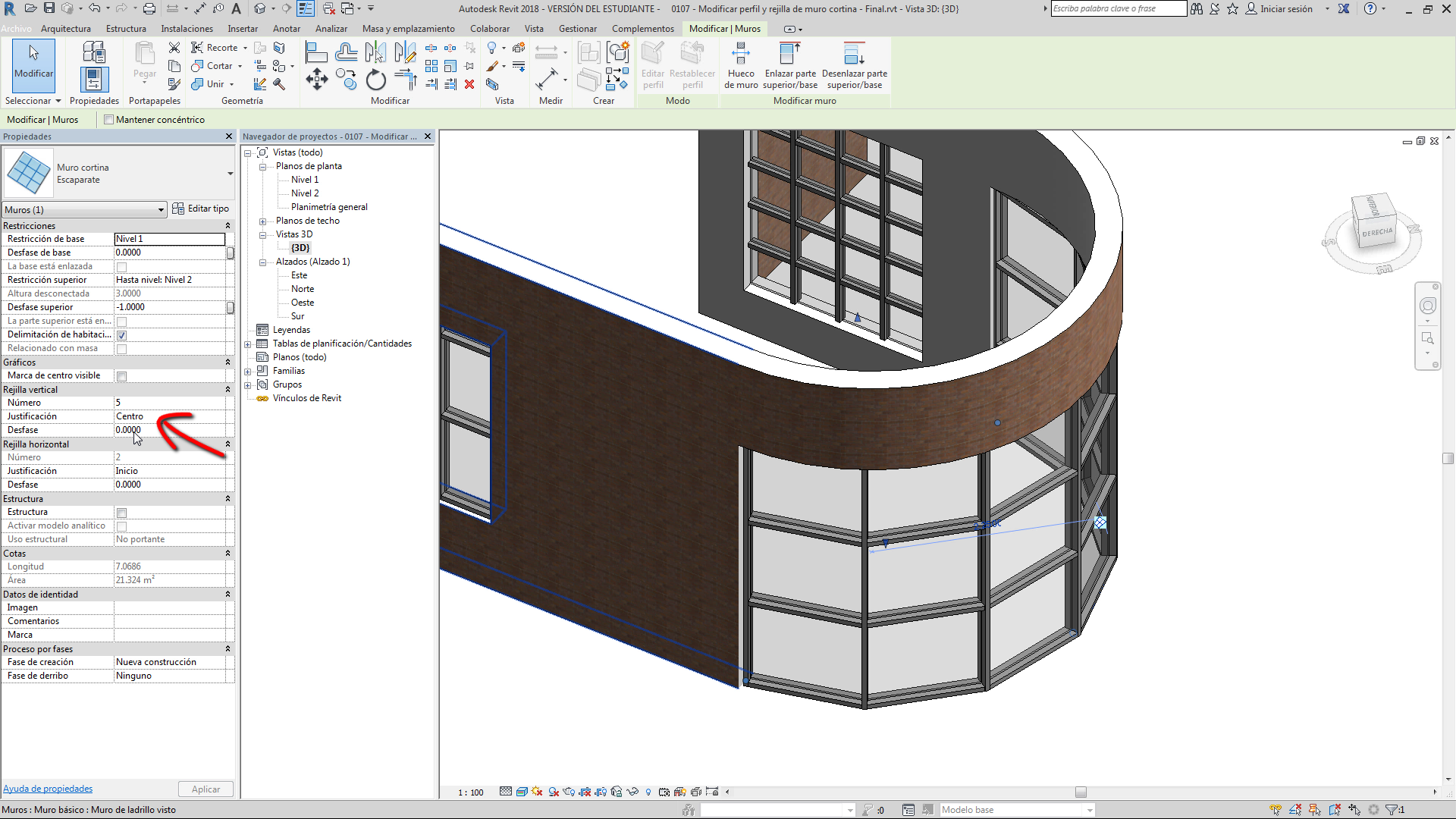

En cambio, en muros cortina curvos sólo podemos modificar el desfase, al menos con lo que conocemos hasta ahora. Pero ¿qué más podemos hacer con los muros cortina en Revit? Lo veremos en los siguientes vídeos...
